Компенсаторы сильфонные

Компенсаторы для трубопроводов

Компенсаторы используются в трубопроводных системах для компенсации температурных деформаций, снижения вибрации и уменьшения нагрузки на соединения и оборудование. При изменении температуры трубопровод расширяется или сжимается, что может создавать напряжение в конструкции. Установка компенсатора позволяет поглощать эти перемещения и обеспечивает стабильную работу системы.

Компенсаторы применяются в системах водоснабжения, отопления, теплоснабжения, на промышленных трубопроводах и в технологических установках. Они устанавливаются на прямых участках труб или рядом с оборудованием, где возникают температурные изменения, вибрации или гидравлические нагрузки.

Правильно подобранный компенсатор трубопровода снижает риск повреждения труб, фланцевых соединений и арматуры. Это повышает надежность всей системы и позволяет увеличить срок эксплуатации инженерного оборудования.

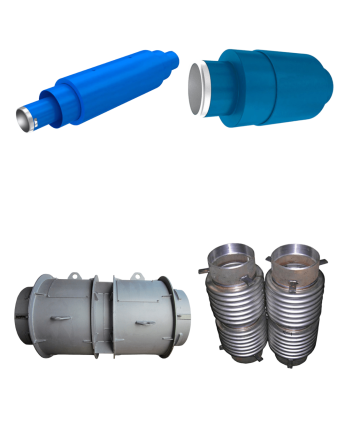

Основные виды компенсаторов

В зависимости от конструкции и условий эксплуатации применяются различные типы компенсаторов. Они отличаются принципом работы, материалами и возможностями компенсации перемещений трубопровода.

• сильфонные компенсаторы;
• линзовые компенсаторы;
• сальниковые компенсаторы;
• резиновые компенсаторы;
• антивибрационные компенсаторы.

Каждый тип компенсатора используется в определённых условиях и подбирается с учетом рабочей среды, давления, температуры и требуемых перемещений трубопровода.

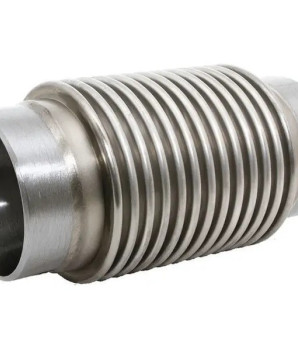

Сильфонные компенсаторы

Сильфонный компенсатор является одним из самых распространенных решений для компенсации температурных деформаций. Его основным элементом является металлический сильфон, который способен сжиматься и растягиваться, воспринимая осевые перемещения трубопровода.

Сильфонные компенсаторы применяются в системах теплоснабжения, отопления, водоснабжения и в различных промышленных установках. Они отличаются высокой надежностью и способны работать при значительных перепадах температуры и давления.

Линзовые и сальниковые компенсаторы

Линзовый компенсатор применяется на трубопроводах большого диаметра и предназначен для компенсации температурных расширений. Конструкция состоит из металлических линз, которые воспринимают деформации и обеспечивают необходимую гибкость системы.

Сальниковый компенсатор используется на тепловых сетях и магистральных трубопроводах. Он позволяет компенсировать значительные перемещения трубопровода за счет скользящего соединения и герметизирующего сальникового узла.

Резиновые и антивибрационные компенсаторы

Резиновый компенсатор применяется для снижения вибрации и шума в трубопроводных системах. Благодаря эластичности материала такие изделия эффективно поглощают колебания и уменьшают передачу вибрации от насосов и другого оборудования.

Антивибрационные компенсаторы часто устанавливаются на насосных станциях, теплообменниках и компрессорных установках. Они защищают трубопровод и оборудование от динамических нагрузок и помогают повысить надежность системы.

Применение компенсаторов

Компенсаторы широко используются в системах отопления, теплоснабжения, водоснабжения и на промышленных трубопроводах. Они устанавливаются на участках, где возможны температурные расширения, вибрации или гидравлические удары.

Использование компенсаторов помогает снизить напряжение в трубопроводе, уменьшить нагрузку на опоры и фланцевые соединения, а также защитить оборудование от повреждений. Это делает работу инженерной системы более стабильной и безопасной.

Как выбрать компенсатор

При выборе компенсатора необходимо учитывать диаметр трубопровода, рабочее давление, температуру среды и тип транспортируемой жидкости. Также важно определить величину предполагаемых перемещений трубопровода и условия монтажа.

В зависимости от этих параметров выбирается тип компенсатора — сильфонный, линзовый, сальниковый или резиновый. Правильный подбор оборудования позволяет обеспечить надежную работу трубопроводной системы и снизить риск аварийных ситуаций.

Компенсаторы в каталоге

В каталоге представлены компенсаторы различных типов для трубопроводных систем: сильфонные, линзовые, сальниковые и резиновые модели. Оборудование подбирается по диаметру, рабочему давлению и условиям эксплуатации.

Такие решения применяются как при строительстве новых инженерных систем, так и при модернизации существующих трубопроводов. Правильно подобранный компенсатор обеспечивает надежную работу системы и продлевает срок службы оборудования.
