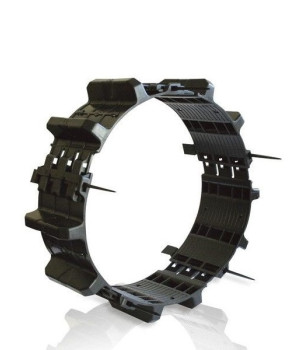

Кольца диэлектрические Спейсер

Диэлектрические кольца спейсер для труб в футляре

Диэлектрические кольца спейсер применяются при прокладке трубопроводов в защитных футлярах и предназначены для центрирования трубы, снижения механической нагрузки на наружную поверхность и предотвращения прямого контакта металла с внутренней стенкой футляра. Такое решение позволяет защитить трубопровод от повреждений при монтаже и эксплуатации, а также улучшить условия работы изоляционного покрытия на переходах и сложных участках трассы.

Кольцо диэлектрическое спейсер выполняет сразу несколько задач: удерживает трубу в проектном положении, уменьшает трение при протяжке, распределяет нагрузку и обеспечивает электрическую изоляцию между трубой и футляром. Это особенно важно на подземных переходах, пересечениях с дорогами, инженерными коммуникациями и в местах, где требуется повышенная защита трубопровода от внешних воздействий.

Такие изделия используются на трубопроводах водоснабжения, газоснабжения, нефтепроводах, технологических и других инженерных сетях. При правильном подборе диэлектрические кольца спейсер повышают надежность узла прохода и помогают сохранить трубопровод в рабочем состоянии без лишних проблем на этапе эксплуатации.

Назначение и функции колец спейсер

Основное назначение диэлектрического кольца спейсер — центрирование трубы внутри защитного футляра. Благодаря этому труба не касается стенок футляра напрямую, а нагрузка распределяется через опорные элементы кольца. Это снижает риск повреждения антикоррозионного покрытия и уменьшает вероятность локального износа поверхности трубы.

Дополнительно кольца выполняют изолирующую функцию. Диэлектрический материал исключает прямой электрический контакт между трубой и футляром, что помогает снизить риск электрохимической коррозии и сохранить защитные свойства трубопроводной системы. Для подземных переходов и ответственных участков трассы это не второстепенная опция, а вполне практическая необходимость.

Также кольца спейсер упрощают монтаж трубопровода в футляре. При протяжке труба опирается на кольца, а не на стенки кожуха, поэтому монтаж проходит аккуратнее и с меньшим риском повреждений. В инженерной практике это особенно полезно там, где исправлять ошибки после укладки уже не хочется, дорого и просто неудобно.

Виды диэлектрических колец спейсер

В зависимости от конструкции и условий эксплуатации применяются разные виды колец спейсер. Они отличаются назначением, формой опорных элементов и способом распределения нагрузки на трубу и футляр. Выбор конкретного исполнения зависит от диаметра трубопровода, массы трубы и требований проекта.

• предохранительные диэлектрические кольца спейсер;
• опорные диэлектрические кольца спейсер;
• опорно-направляющие диэлектрические кольца спейсер;
• опорно-центрирующие кольца спейсер;
• изолирующие предохранительные кольца для труб в футляре.

Предохранительные кольца используются для защиты трубы и изоляции от повреждения в процессе монтажа и дальнейшей эксплуатации. Опорные кольца воспринимают нагрузку от массы трубопровода и помогают удерживать его в нужном положении. Опорно-направляющие конструкции дополнительно облегчают протяжку трубы в футляре и обеспечивают более точное центрирование.

Для разных условий прокладки применяются изделия с различным количеством опорных элементов, разной высотой профиля и рассчитанные на определённый наружный диаметр трубы. Поэтому при подборе важно учитывать не только сам диаметр, но и реальные условия монтажа, длину перехода и нагрузку на узел.

Материалы изготовления

Диэлектрические кольца спейсер обычно изготавливаются из прочных полимерных материалов, устойчивых к влаге, нагрузкам, истиранию и воздействию грунта. Одним из распространённых решений являются кольца из полиэтилена, которые сочетают достаточную прочность, хорошие изоляционные свойства и устойчивость к внешней среде.

Полимерный материал позволяет использовать изделия в условиях подземной прокладки и при контакте с агрессивной средой без риска коррозии, характерной для металлических деталей. Кроме того, такие кольца сохраняют рабочие свойства в течение длительного времени и не требуют сложного обслуживания после монтажа.

Выбор материала особенно важен для трубопроводов, где необходимо не только выдерживать механическую нагрузку, но и обеспечивать электрическую изоляцию трубы от футляра. Именно поэтому диэлектрическое исполнение является ключевым требованием для подобных изделий, а не просто красивым словом в названии.

Как выбрать кольцо диэлектрическое спейсер

При выборе кольца спейсер необходимо учитывать наружный диаметр трубы, внутренний диаметр футляра, длину участка прокладки и предполагаемую нагрузку на опорные элементы. От этих параметров зависит, насколько точно труба будет центрирована и насколько надёжно кольца справятся со своей задачей.

Отдельное внимание стоит уделить типоразмеру изделия. В практике применяются кольца диэлектрические спейсер для труб разных диаметров, включая размеры 159, 219, 225, 273, 325, 426, 500 мм и другие. Подбор должен выполняться с учётом конкретной трубы и проектного зазора между трубой и футляром, иначе изделие может оказаться либо слишком свободным, либо слишком оптимистичным по отношению к реальности монтажа.

Также важно учитывать тип кольца — предохранительное, опорное или опорно-направляющее. Для коротких участков и простых условий достаточно базового исполнения, а для длинных переходов, сложной протяжки и повышенной нагрузки лучше использовать усиленные и направляющие варианты.

Применение в трубопроводных системах

Диэлектрические кольца спейсер применяются на переходах трубопроводов под автомобильными и железными дорогами, при пересечении инженерных коммуникаций, на подземных участках в защитных футлярах и на объектах, где требуется надежная механическая и электрическая защита трубы. Такие изделия востребованы в системах водоснабжения, газоснабжения, теплоснабжения и на промышленных трубопроводах.

Использование колец спейсер позволяет снизить риск повреждения изоляционного покрытия, упростить монтаж и продлить срок службы трубопровода на ответственных участках. За счёт центрирования трубы и уменьшения трения улучшается качество прокладки, а сам узел становится более предсказуемым в эксплуатации.

Правильно подобранные кольца помогают решить сразу несколько инженерных задач без усложнения конструкции. Это тот редкий случай, когда небольшая деталь действительно влияет на надежность всего участка трубопровода и делает монтаж заметно спокойнее.

Ассортимент диэлектрических колец спейсер в каталоге

В каталоге представлены диэлектрические кольца спейсер для труб различных диаметров и условий применения. Доступны предохранительные, опорные и опорно-направляющие исполнения для монтажа труб в защитных футлярах на объектах различного назначения.

Изделия подбираются по диаметру трубы, конструкции, материалу и условиям эксплуатации. Это позволяет использовать кольца как при новом строительстве, так и при реконструкции или ремонте существующих трубопроводных систем.

При выборе важно учитывать параметры проекта и фактические условия прокладки. Тогда кольцо диэлектрическое спейсер будет выполнять свою задачу так, как и должно: центрировать, защищать, изолировать и не создавать проблем там, где их и без того хватает.
